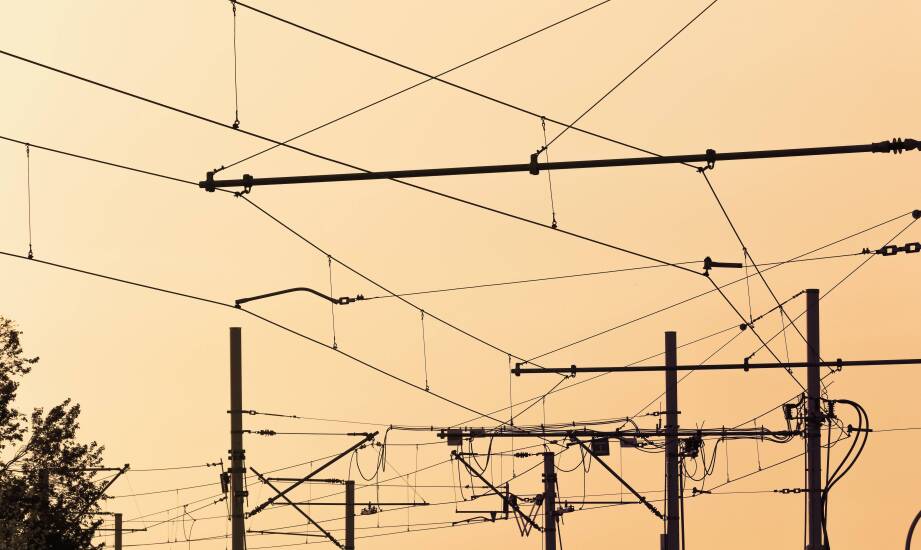

Jak konstrukcja przewodów DJP i AFL wpływa na pracę sieci trakcyjnej 3 kV DC

Modernizacja sieci trakcyjnej 3 kV DC wymaga uwzględnienia specyfiki konkretnego szlaku kolejowego oraz wysokich prądów charakterystycznych dla tego systemu zasilania. Ten sam odcinek linii może potrzebować zupełnie innych materiałów, gdy rośnie natężenie ruchu lub planowane jest podniesienie prędkości szlakowej pociągów. Różnice w wymaganiach wynikają bezpośrednio z lokalnych warunków eksploatacyjnych. Wpływ na ostateczny dobór komponentów mają profil trasy, przewidywane obciążenie prądowe oraz harmonogram przewozów pasażerskich i towarowych. Prawidłowe zestawienie poszczególnych elementów układu jezdnego zapobiega przeciążeniom termicznym i minimalizuje ryzyko nieplanowanych przerw w zasilaniu.

Przeczytaj również: Integracja systemów hydraulicznych z nowoczesnymi liniami technologicznymi

Budowa przewodów DJP i AFL a parametry sieci

Standardowa sieć trakcyjna prądu stałego w Polsce opiera się na ściśle określonym układzie elementów przewodzących. Przewód jezdny typu DJP powstaje najczęściej z miedzi elektrolitycznej o przewodności właściwej na poziomie minimum 56,3 MS/m. Wymagające odcinki wykorzystują czasem stopy miedzi z dodatkiem magnezu lub srebra, co dodatkowo poprawia twardość materiału. Najpopularniejsze warianty posiadają przekrój 100 mm² lub 120 mm² oraz charakterystyczne podłużne rowki. Umożliwiają one stabilne zaciskanie uchwytów mocujących bez ingerencji w dolną powierzchnię styku z pantografem. Taka konstrukcja zapewnia płynne przekazywanie dużych prądów do odbieraka i wykazuje wysoką odporność na postępujące ścieranie mechaniczne. Ze względu na obciążenia prądowe w polskim systemie 3 kV DC standardowo zawiesza się dwa równoległe przewody DJP.

Przeczytaj również: Jakie usługi serwisowe są dostępne dla urządzeń wielofunkcyjnych?

Zupełnie inną funkcję w infrastrukturze pełnią przewody AFL, wykorzystywane głównie jako liny nośne lub feedery zasilające. Są to zaawansowane konstrukcje stalowo-aluminiowe, produkowane zgodnie z normą PN-EN 50182. Posiadają centralny stalowy rdzeń, który otacza się kilkoma warstwami współśrodkowo skręconych drutów z czystego aluminium. Taka budowa znacząco zwiększa wytrzymałość całego splotu na rozciąganie przy jednoczesnym obniżeniu masy własnej. Zastosowanie kompozytu stalowo-aluminiowego pozwala na skuteczne utrzymywanie napięcia wzdłużnego systemu. Linia podziału zadań pozostaje wyraźna. Przewód DJP bierze na siebie obciążenie elektryczne oraz bezpośredni kontakt ze ślizgaczem, a lina AFL przejmuje obciążenia mechaniczne i ogranicza ugięcia pionowe.

Przeczytaj również: Jak przebiega regeneracja pompy hydraulicznej?

Współpraca komponentów w trudnych warunkach pracy

Kolejowy układ trakcyjny podlega nieustannym obciążeniom dynamicznym oraz termicznym. Przy wysokim natężeniu ruchu pojawia się problem silnych drgań, wywoływanych przez szybko przemieszczające się odbieraki prądu. Dodatkowym czynnikiem obciążającym infrastrukturę są cykliczne zmiany temperatury otoczenia. Powodują one naturalne wydłużenie termiczne materiałów i bezpośrednio wpływają na powstawanie długotrwałych naprężeń rozciągających. Miedziany drut jezdny stosunkowo dobrze znosi zużycie cierne przy zachowaniu zadanych parametrów elektrycznych. Z kolei lina nośna AFL odpowiada za stabilizację geometrii całej sieci dzięki wysokiej sztywności stalowego rdzenia nośnego.

Wymienione elementy nie funkcjonują w oderwaniu od reszty infrastruktury stacyjnej lub szlakowej. W pojedynczym ciągu druty jezdne łączą się mechanicznie z liną nośną za pomocą wieszaków, które uelastyczniają sieć i zapewniają jej prowadzenie równolegle do główki szyny. Całość musi precyzyjnie współpracować z izolatorami sekcyjnymi, rozdzielającymi zasilanie na mniejsze obwody. Prawidłowy dobór certyfikowanych uchwytów zaciskowych zapobiega powstawaniu niebezpiecznego iskrzenia i redukuje opory przejściowe w punktach węzłowych. Jako dystrybutor kabli i przewodów dla branży kolejowej i przemysłowej obserwujemy, że odpowiednia integracja tych elementów warunkuje bezawaryjną pracę zmodernizowanego szlaku. W naszej wrocławskiej firmie Involt kompletujemy osprzęt elektroenergetyczny tak, aby zapewnić całkowitą kompatybilność lin nośnych, miedzianych drutów jezdnych oraz akcesoriów łączeniowych.

Kryteria stabilności zmodernizowanej infrastruktury

Utrzymanie odpowiednich parametrów zasilania na zelektryfikowanych szlakach zależy od bezwzględnego przestrzegania norm technicznych. Podstawowym krokiem podczas planowania inwestycji jest dopasowanie łącznego przekroju materiałów do prognozowanej maksymalnej obciążalności prądowej wybranego odcinka. Równie ważne pozostaje zagwarantowanie właściwego napięcia mechanicznego sieci jezdnej za pomocą urządzeń naprężających. Zbyt luźny naciąg prowadzi do falowania drutów i odrywania się pantografu, natomiast zbyt mocny grozi zerwaniem liny przy gwałtownych spadkach temperatury zimą.

Zastosowanie certyfikowanego osprzętu sekcjonującego i łączeniowego minimalizuje ryzyko uszkodzenia izolacji w niesprzyjających warunkach pogodowych. Precyzyjne zestrojenie parametrów współpracujących przewodów DJP oraz lin nośnych AFL skutecznie obniża straty energii elektrycznej w obrębie całej realizowanej inwestycji. Odpowiednio zaprojektowana i wykonana sieć trakcyjna wymaga znacznie rzadszych interwencji pociągów pogotowia sieciowego. Wydłuża to bezpieczny okres między planowymi przeglądami konserwacyjnymi i gwarantuje płynność ruchu na głównych korytarzach komunikacyjnych.
